《ProE 国标库》(ProLibs)

状态: 普通资源
摘要: 无
时间: 2006/11/24 02:28:08 发布 | 2006/11/24 02:28:08 更新
分类: 资料   其它资料
统计:13次 收藏
收藏: fav  分享给好友
相关: 分享到开心网  分享到校内  收藏到QQ书签  订阅本资源RSS更新  美味书签  subtitle
中文名: ProE 国标库
英文名: ProLibs
地区: 大陆
简介:

IPB Image
电信ADSL，9:00-22:00一般都在线
Kaspersky 6.0 验证无毒
长驻DonkeyServer 1-DonkeyServe 3

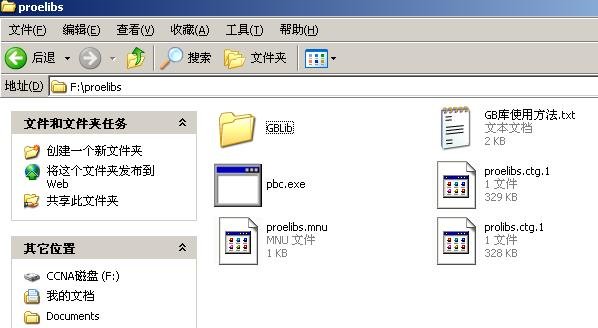

压缩包里的文件结构

IPB Image

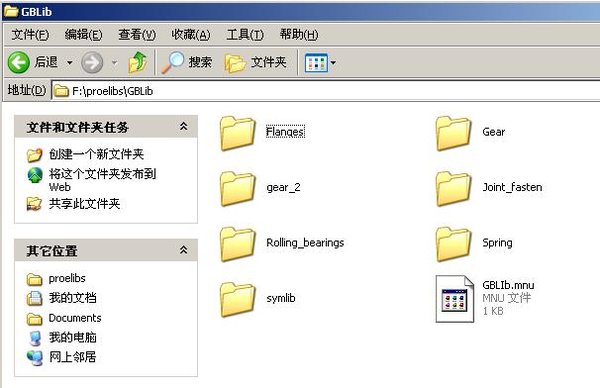

Gblib下文件

IPB Image

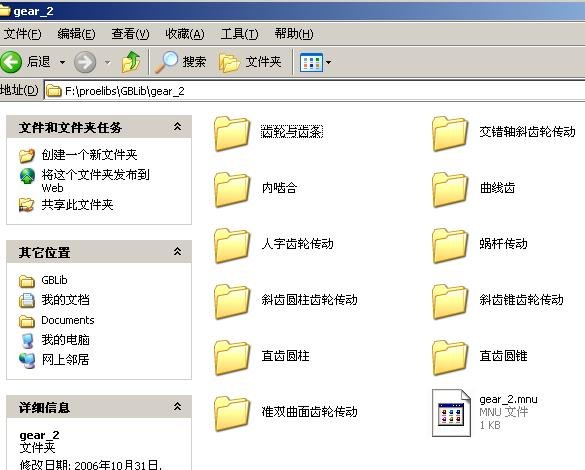

gear_2是齿轮大全，没有包含在压缩包内，不过压缩包里也有个gear目录, 里面也有大多常用的齿轮库.

使用ProE 2000i制作，可以在包含ProE 200i及高于其版本的ProEngineer 2001--ProE WlidFire 3.0下使用

如何正确使GB库正确挂上并能使PROE自动检索它？

请参照附图，的使用方法及国标库安装介绍如下:
A>>>>把你下到的的GBLib解压到你的各种Pro/ENGINNER库文件所在的目录

以各种Pro/ENGINNER库文件所在的目录E:\ProLibs下为例，则解到E:\ProLibs目录

E:\ProLibs
|_GBLib (GBLib Directory)
|_ProLibs.MNU (总库的MNU文件,你可以改总库的目录名为其它，则此MNU主文件名要改为相同的)
|_pbc.exe Catlog文件生成器
|_ GB库使用方法.TXT

如果你各种Pro/ENGINNER库文件所在的目录不在E:\ProLibs,则改名ProLibs.MNU成相应的*.MNU,改变了GBLib目录名的话，则要编辑E:\ProLibs\ProLibs.MNU相应改变。



B>>>>设定CONFIG.PRO:

pro_library_dir E:\ProLibs\
pro_catalog_dir E:\ProLibs\
save_objects changed
!上面保证能正确找库和catalog文件的位置,并设定不改不往库中存新版本



C>>>>我们不用search path那种原始的过时的方法来保证Pro/E装配或其它情形下用过的库中的文件后，下次PROE打开这些装配时它还能正确找到和检索出库中的文件(想想就要ft,一个一个目录去写serach path，要我的命啊！），我们用Catalog文件：


现在来建cataglog文件：
设定系统环境变量（同设LANG＝Chinese_CN方法一样）

PRO_LIBRARY_DIR=e:\ProLibs

DOS　CMD行set pro看一下PRO_LIBRARY_DIR变量有没有，没有看到的话重启动或手工加啊：
c:\>set PRO_LIBRARY_DIR=e:\ProLibs

再运行E:\ProLibs\pbc.exe
就会生成E:\ProLibs\prolibs.ctg.1这个catlog文件。

上面这一步一定要做啊，否则又没设search path,又没catalog文件，装配中用过后关掉PROE下次再打开就会找不到文件！

至此GBLIB完全挂上，可放心在PROE中Open它，装配和使它。
